服務(wù)熱線：0533-7360277
服務(wù)熱線：0533-7360277
淄博恒固化工設(shè)備有限公司
電 話： 0533-7360277
傳 真： 0533-7367697
手 機(jī)： 13853332990
在線QQ： 2092293658
2104884117
網(wǎng) 址： www.mcfarlandranch.net
地 址： 山東省淄博市臨淄區(qū)臨淄大道中段
RPX-922耐磨顆粒膠，以氧化鋁陶瓷球、碳化硅為填充 物，適用于滑動磨損工況。主要應(yīng)用于：
惡劣環(huán)境下高強(qiáng)度固化 快速修復(fù)磨損部位
應(yīng)用領(lǐng)域
風(fēng)送輸送機(jī) 泥漿泵 分離器及儲罐 切片機(jī)和切削箱 灰分分離器 耐磨板 水力碎漿機(jī) 輸送風(fēng)機(jī) 管道彎頭 增壓分離器 螺旋輸送機(jī) 磨煤機(jī)
包裝及表面涂抹
建議涂抹厚度為6mm 桶裝5升可涂抹0.7平方米
提示：組分要提前混合和提前稱重 桶內(nèi)包裝有攪拌和施工的說明及工具
顏色：灰色
性能及優(yōu)點(diǎn)
耐磨性好 延長易磨損的設(shè)備的使用壽命 降低熱膨脹系數(shù) 延長設(shè)備壽命 耐腐蝕性好 覆蓋大多數(shù)化學(xué)腐蝕 耐破裂和分層粘接力強(qiáng) 不易脫落 易操作 可以垂直涂抹 固化時(shí)間短 純固體，無有害物質(zhì)揮發(fā) 使用安全 凝固不收縮
| 技術(shù)數(shù)據(jù) | |||
| 組合成分 | 雙組份，改性環(huán)氧樹脂和固化劑 | ||
| 增強(qiáng)材料 | 耐磨陶瓷顆粒復(fù)合物 | ||
| 密度 | 2.2×10 3 kg/m3 | 137磅/立方英尺 | |
| 粘接強(qiáng)度 | (ASTM D 695) | 650 kg/cm2 (110.3 MPa) | 9,200 psi |
| 抗壓強(qiáng)度 | (ASTM D 790) | 250 kg/cm2 (47.6 MPa) | 3,500 psi |
| 抗拉強(qiáng)度 | (ASTM D 4541) | 224.8 kg/cm2 (22.1 MPa) | 3,200 psi |
| 抗彎強(qiáng)度 | (ASTM D 638) | 170 kg/cm2 (20.7 MPa) | 2,400 psi |
| 抗沖擊性 | (ASTM D 2794) | 6.6 N-m | 58 in-lbs. |
| 邵氏硬度 | (ASTM D 2240) | 89 | |
| 在21°C 涂抹厚度為6mm時(shí)的流掛性 | 無流掛 | ||
| 最高溫度（根據(jù)環(huán)境） | 潮濕環(huán)境 干燥環(huán)境 | 60°C 120°C | 140°F 248°F |
| 保質(zhì)期（容器不開封） | 2年（在室溫10°C-32°C干燥環(huán)境中儲存，密閉封裝 ） | ||
表面預(yù)處理
適當(dāng)?shù)谋砻骖A(yù)處理對產(chǎn)品的長期使用非常重要。
預(yù)處理的目的是去除鋼板表面的氧化皮，使鋼材裸露出母體金屬。通常情況下，采用噴砂或噴丸處理。各種表面的光潔度達(dá)到Sa2 級。粗糙表面（大于75um-125um）使用砂輪機(jī)處理。
混合
為了便于混合和應(yīng)用，溫度應(yīng)該控制在21-32℃（70-90℉）。每套產(chǎn)品都以一定的混合比例包裝。如果需要混合其他比例或數(shù)量， 應(yīng)該按照混合比例重新稱重。
混合比例 重量比 A : B 4 : 1
當(dāng)用工具混合時(shí)，將兩種成分放到一個(gè)干凈干燥、無孔表面（通常用的塑料）上。開始用工具混合時(shí)，用數(shù)字8的模式慢慢混合，周期性的刮一下工具表面，確保沒有沒混合的殘余物留在表面上。繼續(xù)混合直到涂料充分混合，顯示為同一顏色即沒有其他色澤條紋。
如果用電動工具混合，將兩種組分放到容器里，在低速下混合直到同一顏色為止，為確保完全混合，最后手動按照前面敘述的方法混合。
注：每次混合后，需在45分鐘內(nèi)使用。
充分混合時(shí)間
| 10°C | 16°C | 25°C | 32°C | 43°C | NR =不推薦 表格中時(shí)間，從RPX-922混合開始。 | |
| 50°F | 60°F | 77°F | 90°F | 110°F | ||
| 1.5 L | 8 min. | 7 min. | 5 min. | 2 min. | NR | |
| 2.5 L | 7 min. | 5 min. | 4 min. | NR | NR |
應(yīng)用

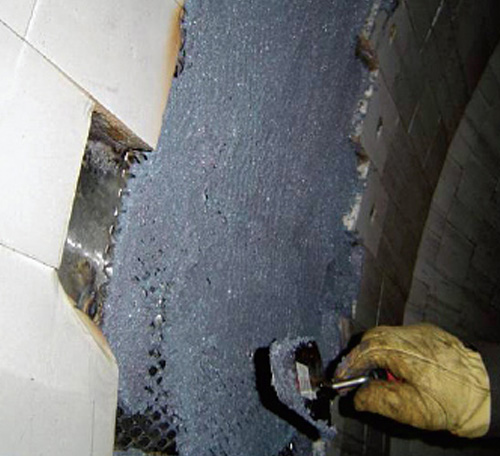

RPX-922最小的涂覆厚度為6mm(1/4”)。最低施工溫度是10℃（50℉）。在某些特定的應(yīng)用場合，要求額外的支撐，在涂覆RPX-922 之前在金屬基體上焊接金屬網(wǎng)，更利于施工。
用塑料工具或者泥刀，將涂料涂到表面上，使用工具找平。
在下面所描述的實(shí)干前，已涂覆RPX-922表面可以再涂覆任何RPX涂料。如果已經(jīng)實(shí)干（如下面所描述），表面應(yīng)該粗糙處理，并去 除灰塵或者其他污染物后再涂覆其它涂層。
涂覆
| 厚度 | 重量 | 涂覆面積 |
| 6 mm | 10 kg | 0.75 m2 |
實(shí)際應(yīng)用工況下，RPX-922用量計(jì)算公式：
用量（kg）=2.2×涂覆面積（m ）×涂覆厚度（mm）
固化時(shí)間
| 16°C | 25°C | 32°C | 43°C | 為促進(jìn)固化，允許涂料首先變得 表干后，接著加熱到70℃ 4小時(shí) | |
| 60°F | 77°F | 90°F | 110°F | ||
| 表干 | 1.5 hrs. | 1 hrs. | 45 min. | 20 min. | |
| 實(shí)干 | 7 hrs. | 4 hrs. | 3 hrs. | 80 min. | |
| 全固化 | 30 hrs. | 24 hrs. | 18 hrs. | 10 hrs. |
清理
用完之后立即用有機(jī)溶劑（丙酮，二甲苯，酒精和甲基酮）清除工具，一旦固化，涂料必須磨掉。
安全
在用任何產(chǎn)品之前，預(yù)覽一下合適的安全數(shù)據(jù)單或者針對你區(qū)域的安全單。
如果合適，遵循標(biāo)準(zhǔn)的空間填充和工作順序。
保存壽命（未開封）：2年 (在10℃至32℃，干燥、密封環(huán)境)
淄博恒固化工設(shè)備有限公司是專業(yè)生產(chǎn)RPX-922耐磨顆粒膠的山東知名RPX-922耐磨顆粒膠生產(chǎn)廠家,恒固RPX-922耐磨顆粒膠以真誠取信譽(yù)，以優(yōu)惠的RPX-922耐磨顆粒膠價(jià)格，熱情的服務(wù)，回報(bào)廣大客戶。本廠主要產(chǎn)品有：襯塑管道，襯四氟管道等，產(chǎn)品暢銷全國，深受用戶好評。了解最新RPX-922耐磨顆粒膠價(jià)格可以在我們網(wǎng)站www.zbhenggu.com 上留言，我們會在24小時(shí)內(nèi)跟您聯(lián)系。
